نایت های منحرف آلومینیوم/ نیت های آفسیت سبک/ محافظ و محفظه های EMI/ سفارشات دسته RoHS
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | guanbiao |
| گواهی: | ISO9001 |
| Model Number: | M5 |
پرداخت:
| Minimum Order Quantity: | 50000 |
|---|---|
| قیمت: | negotiable |
| Packaging Details: | Plastic bag + carton + pallet |
| Delivery Time: | 15-20 work days |
| Payment Terms: | T/T |
| Supply Ability: | 5000000 |
|
اطلاعات تکمیلی |
|||
| Size: | 4.9*10.5 | Load Capacity: | 100kg |
|---|---|---|---|
| Single: | 3.7g | Exterior: | smooth |
| Material: | Aluminum, Stainless Steel, Customizable | Surface Treatment: | Zinc Plating |
| Screw Head Diameter: | Customizable | Adjustment Range: | ±5mm |
| Package Contents: | 1 x Eccentric Adjustment Screw | Country Of Origin: | China |
| Corrosion Resistance: | Good | Accuracy: | 0.01mm |
توضیحات محصول

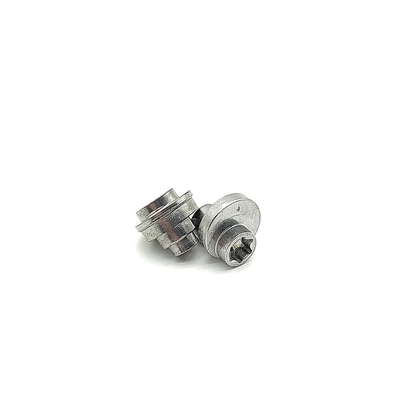

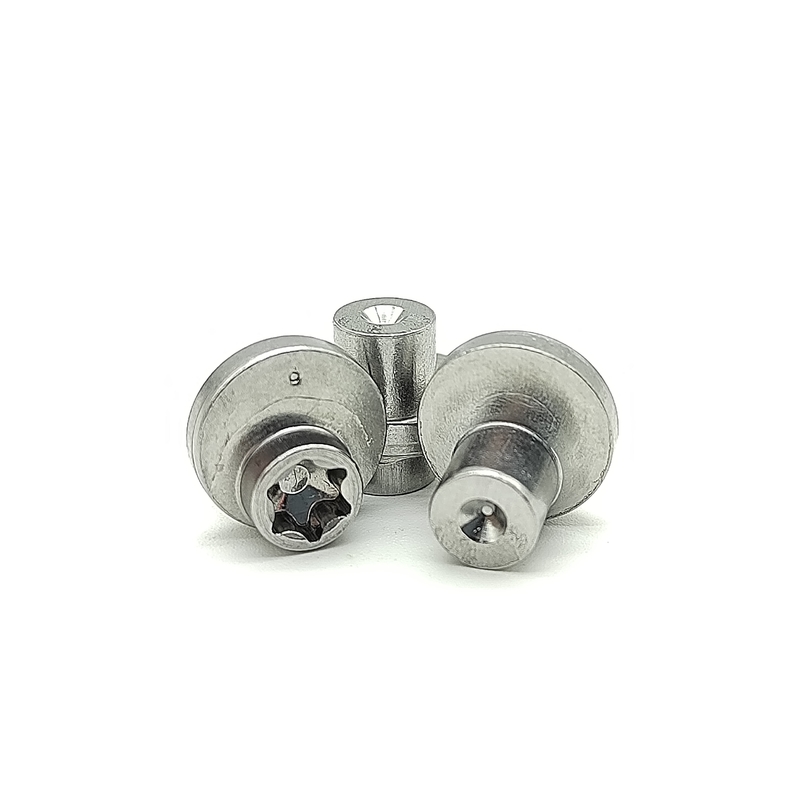

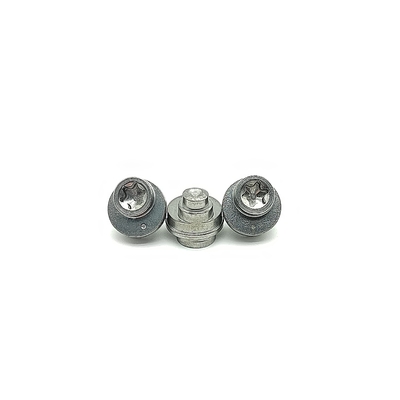

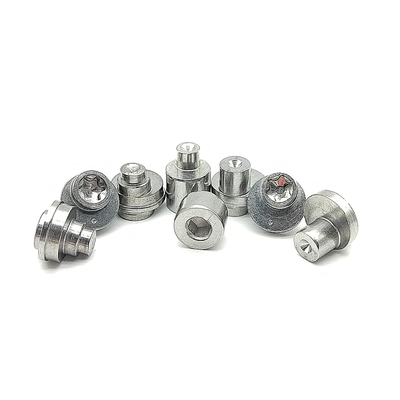

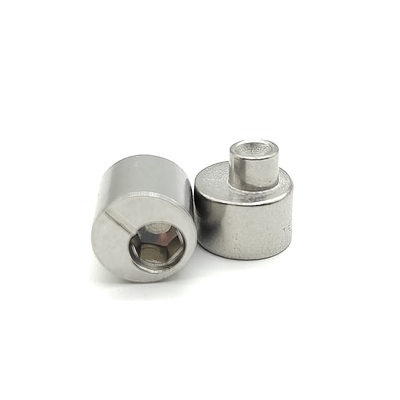

پرچ‌های آلومینیومی خارج از مرکز/ پرچ‌های سبک وزن با آفست/ محفظه‌های محافظ EMI/ سفارشات دسته‌ای RoHS و سخت‌افزار Guanbiao
پرچ‌های آلومینیومی دقیق خارج از مرکز برای مونتاژ الکترونیک و خودروهای برقی. عدم تراز سوراخ‌ها را در محفظه‌ها، رک‌ها و سینی‌های باتری جبران می‌کنند. سبک وزن، مقاوم در برابر خوردگی، رسانا. روکش کرومات روی یا شفاف.
با استفاده از **پرچ‌های آلومینیومی خارج از مرکز** سبک وزن ما، به تراز دقیق و اتصال به زمین قابل اعتماد در مجموعه‌های حساس دست یابید. این پرچ‌ها که دارای یک ساق آفست دقیقاً ماشین‌کاری شده هستند، عدم تراز جزئی سوراخ‌ها (از ±0.2 میلی‌متر تا ±0.8 میلی‌متر) را که در ساخت ورق فلز و محفظه‌های الکترونیکی رایج است، جبران می‌کنند. این پرچ‌ها که از آلیاژهای آلومینیومی رسانا ساخته شده‌اند، مسیرهای محافظت EMI/RF عالی را ارائه می‌دهند و در عین حال مقاومت در برابر خوردگی و صرفه‌جویی در وزن را ارائه می‌دهند و آن‌ها را برای الکترونیک، مخابرات و مونتاژ بسته باتری خودروهای برقی (EV) ایده‌آل می‌سازد.
مشخصات فنی |
|
| جنس | آلیاژ آلومینیوم (به عنوان مثال، 5052، 5056، 6061 - استحکام برشی بالا) |
| نوع | پرچ خارج از مرکز (پرچ ساق آفست) |
| خروج از مرکز (آفست - e) | محدوده: ±0.2 میلی‌متر، ±0.3 میلی‌متر، ±0.5 میلی‌متر، ±0.8 میلی‌متر (دقت بالا)) |
| سبک‌های سر | سر کم‌ارتفاع (به عنوان مثال، 100° Countersunk)، سر فلنج کوچک |
| قطر ساق (d1) | اندازه‌های کوچکتر: 3 میلی‌متر، 4 میلی‌متر، 5 میلی‌متر |
| نیروی نصب | متوسط (مناسب برای ابزارهای پنوماتیک یا اهرمی دستی) |
| استانداردها | اغلب سفارشی/OEM؛ مطابق با استاندارد RoHS و REACH |
موارد استفاده و کاربردهای اصلی:
* محفظه‌های الکترونیکی و کابینت‌های رک (اطمینان از تراز درب/پنل).
* مونتاژ سینی و بسته باتری خودروهای برقی (EV).
* تجهیزات مخابراتی و پایه‌های آنتن.
* شاسی سرور کامپیوتر و سخت‌افزار مرکز داده.
* پانل‌های اویونیک هوافضا و سازه‌های سبک وزن.
* محکم کردن شینه‌ها و ایجاد نقاط اتصال به زمین (محافظ EMI/RF).
* اتصال فلزات نامشابه (در صورت نیاز با استفاده از آستین‌های عایق).
تصفیه/پایان سطح:
* **پوشش تبدیل کرومات شفاف (Alodine / Chem Film):** استاندارد برای آلومینیوم. مقاومت در برابر خوردگی خوب، حفظ رسانایی و آماده‌سازی سطح برای رنگ‌آمیزی (در صورت نیاز) را فراهم می‌کند. گزینه‌های زرد یا شفاف. مطابق با RoHS.
* **آنودایزینگ (پوشش سخت یا شفاف):** اختیاری. سختی سطح، مقاومت در برابر سایش و خوردگی را به طور قابل توجهی افزایش می‌دهد. آنودایزینگ شفاف ظاهر و رسانایی را بهتر از رنگی حفظ می‌کند. می‌تواند ابعاد را کمی افزایش دهد.
* **آبکاری روی (کمتر رایج):** گاهی اوقات برای رسانایی خاص یا الزامات سازگاری استفاده می‌شود، نیاز به آماده‌سازی ویژه آلومینیوم دارد.
نحوه استفاده:
1. **آماده‌سازی سوراخ‌ها:** سوراخ‌های تمیز را با قطر اسمی ساق (`d1`) در هر دو ماده دریل کنید. کاملاً براده‌برداری کنید.
2. **وارد و تراز کنید:** پرچ را وارد کنید. با دقت **ساق را بچرخانید** تا از خروج از مرکز استفاده کنید و به تراز سوراخ کامل برسید. اطمینان حاصل کنید که سبک سر به درستی یا در برابر سطح بیرونی قرار می‌گیرد.
3. **تنظیم پرچ:** از یک **تفنگ پرچ پنوماتیک** یا **ابزار تنظیم اهرمی دستی** با مجموعه نازل/قالب صحیح برای اندازه و سبک سر پرچ استفاده کنید. ابزار را فعال کنید. این کار یک مندریل (برای انواع کور) را می‌کشد یا دم را منبسط می‌کند، که به طور دائم پرچ را شکل می‌دهد و مواد را محکم می‌کند. ساق خارج از مرکز قفل می‌شود.
4. **مسیر اتصال به زمین:** برای محافظ EMI، اطمینان حاصل کنید که سر پرچ و دم شکل‌گرفته تماس تمیز و رسانایی با سطوحی که محکم می‌کنند، برقرار می‌کنند.
5. **کنترل گشتاور:** برای کاربردهای بحرانی از ابزارهای کالیبره‌شده استفاده کنید. از تنظیم بیش از حد خودداری کنید.
